Válvulas de descarga Monel
Monel é um tipo de liga resistente à corrosão com a maior quantidade, o uso mais extenso e excelentes propriedades abrangentes, com excelente resistência à corrosão em ácido fluorídrico e meio de flúor, bem como em solução alcalina concentrada a quente.
Descrição

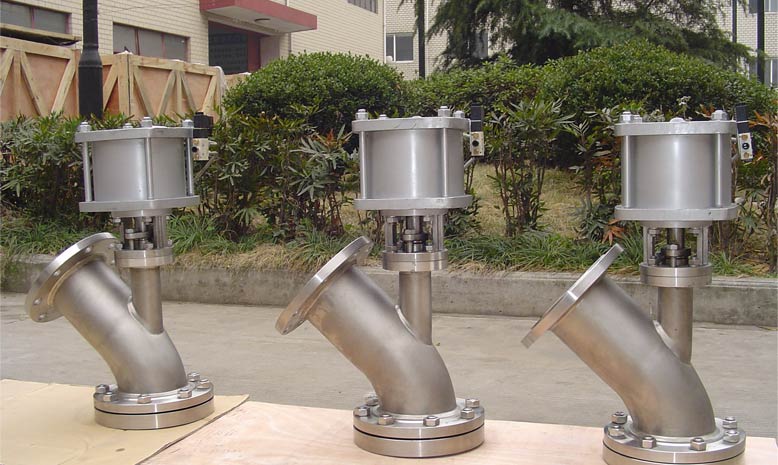

Monel discharge valves type
Upward discharge valves design Features:
- The gasket is placed in the concave groove of the valve body, the gasket can keep the elasticity for a long time and the sealing is reliable.
- Integral forging valve core design, with better strength.
- Enlarge the size of the stem and connection rod made the valves more stable and firm.
- Waist drum structure valve bodies have good streamline, it can increase flow capacity and reduce medium deposition.
- Spring-loaded packing design provides more reliable sealing and realizes packing seal online adjustment
- Valve core has a guide device to protect the stem from deviation
Parts & Material Of Monel Discharge Valves
| Não. | Nome da peça | Material |
| 1 | Disco | Monel |
| 2 | Disc bonnet | Monel |
| 3 | Seat | Monel |
| 4 | Junta de vedação | Monel + Graphite |
| 5 | Corpo | Monel |
| 6 | Stem | Monel |
| 7 | Packing | Graphite |
| 8 | Gland bushing | Monel |
| 9 | Stud | 304 |
| 10 | Hex nut | 304 |
| 11 | Prop | 304 |
| 12 | Guide plate | 304 |
| 13 | Parafuso | 304 |
| 14 | Stem nut | DAL9-4 |
| 15 | Support seat | 304 |
>
